          其他輔件

          A 反沖洗排污過濾器

          A 反沖洗排污過濾器

          全國咨詢熱線:
          0731-28437710

          詳情介紹:

            反沖洗排污過濾器在傳統過濾器原理上進行創新改進,設計了新的結構形式。通過設置一個閥板將濾筒分成兩段:前段保持正常過濾,后段則可通過閥板位置的調整改變水相對濾網的流向,即從內向外或從外向內兩個流向變化,在后段尾部設有排污口。這樣通過調整閥板位置,改變水對濾網的流向,對濾網反向沖洗,輕易清除污物。

            反沖洗排污過濾器適用于各種供水系統,工藝水系統和工業冷卻水系統,特別是24小時連續運行不停機的系統??梢栽谶B續運行不停機狀態下濾去各種雜質,確保系統設備安全可靠運行。

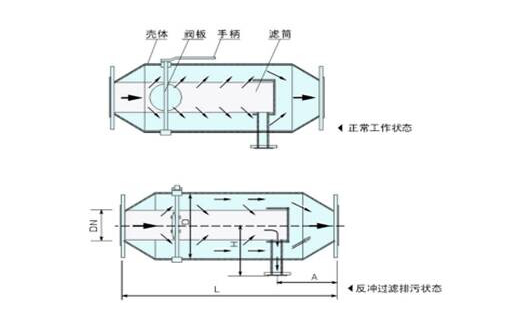

            工作原理:反沖洗排污過濾器由不銹鋼或碳鋼筒體,不銹鋼濾網,蝶閥和排污裝置組成。


            正常工作時:閥板處于開啟位置,排污口關閉,水自濾筒內流向筒外,雜物被收集在濾筒內,集中在后段,水正常過濾流出。

            排污時:關閉閥板,同時開啟排污閥。受閥板的阻擋,水流全部自濾筒前端由內向外流,由于排污口打開,后段水排出后壓力降低,部分水流從濾筒外向內流,將粘附在濾筒上的雜物清洗掉,從排污口排出,達到反向沖洗濾筒的效果。

            排污結束后,關閉排污閥,開啟閥板,水回到正常過濾工作狀態。

            由于排污口小,水流量相對較小,并且排污時間又短,排污時對系統正常運行影響不大,因此系統可以連續運行,無需停機。

            技術指標:

            工作壓力:≤1.6MPa 工作溫度:≤170℃

            濾網規格:6~100目 阻力損失:≤1.5KPa

            技術參數:

          數據/ 型號

          公稱直徑

          額定流量(m3/h)

          D

          L

          A

          排污口徑

          HF-50

          DN50

          19

          125

          410

          100

          DN25

          HF-65

          DN65

          28

          150

          410

          100

          DN25

          HF-80

          DN80

          50

          200

          410

          100

          DN25

          HF-100

          DN100

          80

          200

          470

          110

          DN40

          HF-125

          DN125

          125

          200

          530

          110

          DN40

          HF-150

          DN150

          180

          250

          610

          120

          DN50

          HF-200

          DN200

          19

          300

          750

          150

          DN50

          HF-250

          DN250

          490

          350

          900

          150

          DN50

          HF-300

          DN300

          710

          400

          1100

          200

          DN65

          HF-350

          DN350

          970

          450

          1200

          150

          DN80
